Hệ thống 5 ca bin hàn tiêu chuẩn
☎️ Hotline : 0983217958
Giá:
Cabin hàn nhãn hiệu An Hòa
Thiết kế của người Việt – Chế tạo bởi người Việt – Chất lượng hàng đầu !
- Trang bị tay hút khói hàn linh động (3 khớp xoay) đảm bảo hút khói triệt để tại mọi vị trí hàn.
- Quạt hút khói và hệ thống hút - xả khói hàn chạy êm, đảm bảo độ ồn cho phép.
- Kính chắn có chức năng ngăn tia hồng ngoại: An toàn cho người xung quanh vị trí hàn
- Rèm che cửa ngăn tia hồ quang: An toàn cho người xung quanh vị trí hàn
- Bàn hàn thông minh: Có thể thay đổi khe hở thoát xỉ, có thể thay thế thanh tạo mặt bàn hàn
- Đồ gá hàn 6G đảm bảo gá lắp chi tiết hàn ở mọi vị trí – tư thế trên bàn hàn.
- Trang bị khóa - van tiết lưu cho từng tay hút (Tự chọn)
- Trang bị thiết bị dập lửa, lọc bụi cho từng tay hút hoặc cho cả hệ thống (Tự chọn)
- Dễ dàng tháo rời, lắp ráp các chi tiết khi cần thay thế chi tiết hoặc thay đổi vị trí lắp đặt.
Hệ thống 05 ca bin hàn (5 cabin xếp liền kề theo 1 hàng) model CBHĐ.5 bao gồm
1. Hệ thống vách - cửa cabin (Model: CBHĐ.V/ETS): Kích thước 1 cabin (R x S x C): 2.000 x 2.000 x 2.000mm
* Vách ca bin (3 tấm quây 3 phía): Sơn tĩnh điện màu xanh
- Khung làm bằng hộp 40x40 (Chân) và hộp thép 40x20 (Thanh giằng)
- Làm kín làm bằng tôn 0,8mm có gấp gờ 4 cạnh tăng cứng.
* Cửa ca bin được chia thành 2 phần: Khung và rèm, mỗi phần có kích thước bằng ½ tấm vách lưng:
- Khung được chia đều 2 phần: Làm kín bằng tôn sơn màu xanh dương, trên làm kín bằng tấm nhựa trong.
- Rèm che cửa bằng các tấm cao su, bạt màu tối, treo và trượt trên thanh tròn D27
Toàn bộ hệ thống 5 ca bin bao gồm 6 tấm vách cạnh, 5 tấm vách sau, 5 bộ cửa
2. Hệ thống hút khói hàn đến từng ca bin (Model: HKH.5)

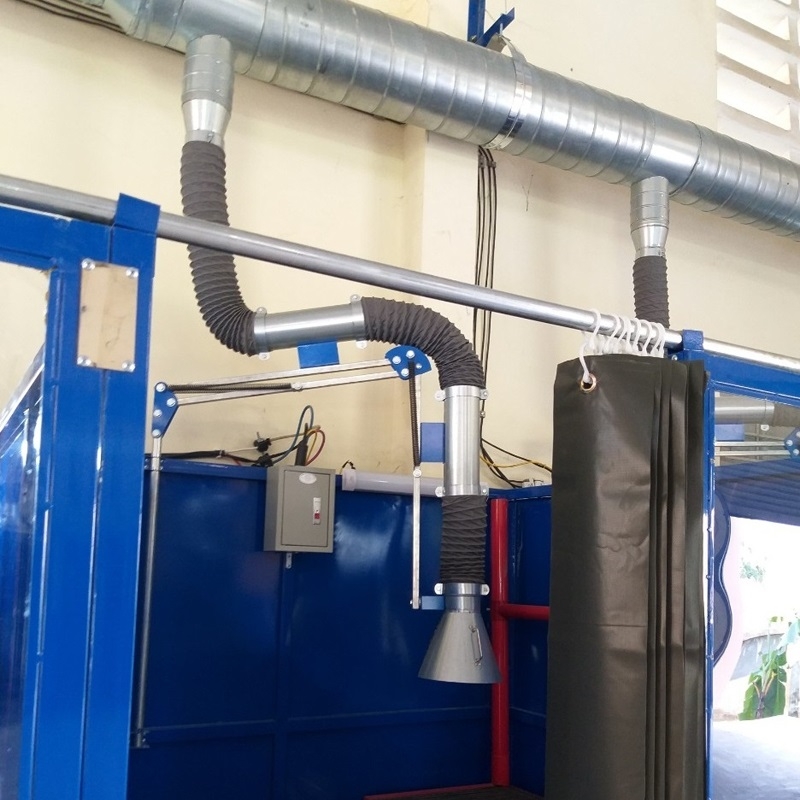

* Tay hút khói từ phễu hút lên đường ống hút chính:
- Đảm bảo độ bền cao, không rách – hỏng khi xoay, nâng, hạ, …
- Trang bị các khớp xoay để di chuyển tay hút đến các vị trí trên bàn hàn 6G
- Làm bằng tôn và ống xoắn mềm D100mm – D120mm
* Phễu hút:
- Phễu hút dạng côn, có tay cầm. Phễu hút gắn mềm với tay hút, dễ dàng xoay đến góc hàn để tăng hiệu quả hút
- Phễu hút làm bằng tôn 0,5 – 0,6 mm
* Đường ống hút chính: Làm bằng tôn mạ kẽm dày 0,5 – 0,6mm
- Đường ống hút chính làm bằng tôn hoa, dạng xoắn- cuộn mép liên tục, dày 0,6mm.
- Tiết diện Ф150 - Ф300 mm (Trở lên), giảm dần về cuối tính từ quạt hút để làm đều lưu lượng hút.
- Tại mỗi vị trí của cabin, hệ thống đường hút chính sẽ được phân nhánh bằng các T, cút Ф100 – Ф120
- Đường ống chính nối với quạt hút bằng cút Ф300 (Trở lên) và đầu thu tương ứng với quạt hút
* Quạt hút: Toàn bộ hệ thống được trang bị 01 quạt hút tổng có thông số như sau:
- Điện áp sử dụng: 3 pha – 380V – 50/60Hz
- Lưu lượng quạt hút: 10.000 m3/h đến 12.000m3/h
- Công suất: 3,5kw đến 4,0kw / Tốc độ 1.400 v/ph
* Ống xả:
- Ống xả D300 – D400 (mm) làm bằng tôn hoa 0,8 – 1,0 mm và gấp mép liên tục, đảm bảo cứng vững
- Trang bị nón che mưa.
3. Hệ Thống điện: Lắp trên đường dây cấp điện chính có sẵn của nhà xưởng, chạy theo chiều dài lắp ráp ca bin
- Attomat tổng trên 150A và tủ điện tổng cho dãy ca bin
- Attomat phụ 50A và tủ điện phụ cho mỗi ca bin hàn
- Cáp động lực (3x16 + 1x8) dẫn điện từ đường dây cấp điện chính đến từng ca bin
- Cáp cho quạt hút ly tâm (3x8 + 1x4)
- Đèn chiếu sáng cho từng Cabin: Dùng bóng đèn Led, chiều dài 60mm, công suất 15 – 20W, gá trên vách ca bin
