Hướng dẫn sử dụng máy đo nhiệt độ bằng hồng ngoại

7-3-2017
+

Xem slide ảnh gốc

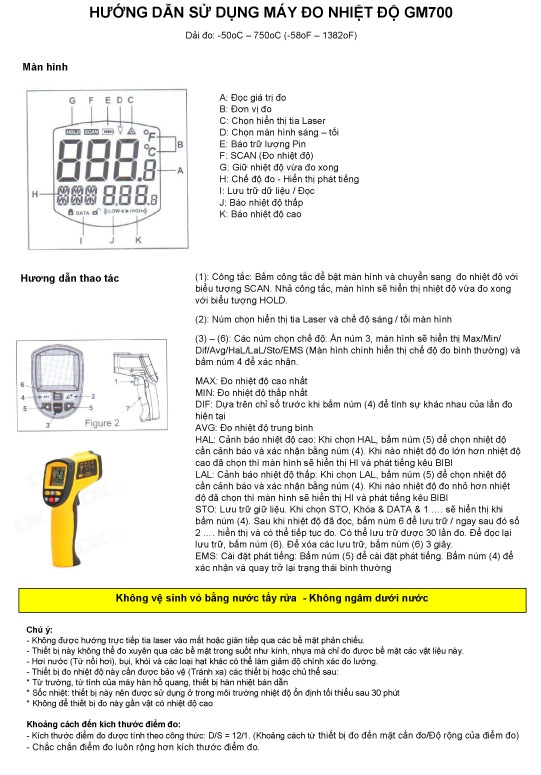

HƯỚNG DẪN SỬ DỤNG MÁY ĐO NHIỆT ĐỘ GM

(350/700/900/...)

A: Đọc giá trị đo

B: Đơn vị đo

C: Chọn hiển thị tia Laser

D: Chọn màn hình sáng – tối

E: Báo trữ lượng Pin

F: SCAN (Đo nhiệt độ)

G: Giữ nhiệt độ vừa đo xong

H: Chế độ đo - Hiển thị phát tiếng

I: Lưu trữ dữ liệu / Đọc

J: Báo nhiệt độ thấp

K: Báo nhiệt độ cao

(1): Công tắc: Bấm công tắc để bật màn hình và chuyển sang  đo nhiệt độ với biểu tượng SCAN. Nhả công tắc, màn hình sẽ hiển thị nhiệt độ vừa đo xong với biểu tượng HOLD.

(2): Núm chọn hiển thị tia Laser và chế độ sáng / tối màn hình

(3) – (6): Các núm chọn chế độ: Ấn núm 3, màn hình sẽ hiển thị Max/Min/ Dif/Avg/HaL/LaL/Sto/EMS (Màn hình chính hiển thị chế độ đo bình thường) và bấm núm 4 để xác nhận.

MAX: Đo nhiệt độ cao nhất

MIN: Đo nhiệt độ thấp nhất

DIF: Tính sai số so với lần đo cuối cùng trước khi bấm núm (4) để chọn DIF.

AVG: Đo nhiệt độ trung bình

HAL: Cảnh báo nhiệt độ cao: Khi chọn HAL, bấm núm (5) để chọn nhiệt độ cần cảnh báo và xác nhận bằng núm (4). Khi nào nhiệt độ đo lớn hơn nhiệt độ cao đã chọn thì màn hình sẽ hiển thị HI và phát tiếng kêu BIBI

LAL: Cảnh báo nhiệt độ thấp: Khi chọn LAL, bấm núm (5) để chọn nhiệt độ cần cảnh báo và xác nhận bằng núm (4). Khi nào nhiệt độ đo nhỏ hơn nhiệt độ đã chọn thì màn hình sẽ hiển thị HI và phát tiếng kêu BIBI

STO: Lưu trữ giữ liệu. Khi chọn STO, Khóa & DATA & 1 …. sẽ hiển thị khi bấm núm (4). Sau khi nhiệt độ đã đọc, bấm núm 6 để lưu trữ / ngay sau đó số 2 …. hiển thị và có thể tiếp tục đo. Có thể lưu trữ được 30 lần đo. Để đọc lại lưu trữ, bấm núm (6). Để xóa các lưu trữ, bấm núm (6) 3 giây.

EMS: Cài đặt phát tiếng: Bấm núm (5) để cài đặt phát tiếng. Bấm núm (4) để xác nhận và quay trở lại trạng thái bình thường

Chú ý:

- Không được hướng trực tiếp tia laser vào mắt hoặc gián tiếp qua các bề mặt phản chiếu.

- Thiết bị này không thể đo xuyên qua các bề mặt trong suốt như kính, nhựa mà chỉ đo được bề mặt các vật liệu này.

- Hơi nước (Từ nồi hơi), bụi, khói và các loại hạt khác có thể làm giảm độ chính xác đo lường.

- Thiết bị đo nhiệt độ này cần được bảo vệ (Tránh xa) các thiết bị hoặc chủ thể sau:

* Từ trường, từ tính của máy hàn hồ quang, thiết bị hàn nhiệt bán dẫn

* Sốc nhiệt: thiết bị này nên được sử dụng ở trong môi trường nhiệt độ ổn định tối thiểu sau 30 phút

* Không để thiết bị đo này gần vật có nhiệt độ cao



Khoảng cách đến kích thước điểm đo:

- Kích thước điểm đo được tính theo công thức: D/S = 12/1. (Khoảng cách từ thiết bị đo đến mặt cần đo/Độ rộng của điểm đo)

- Chắc chắn điểm đo luôn rộng hơn kích thước điểm đo.
